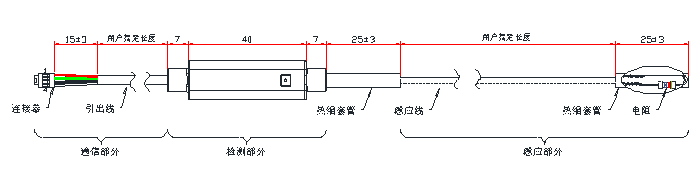

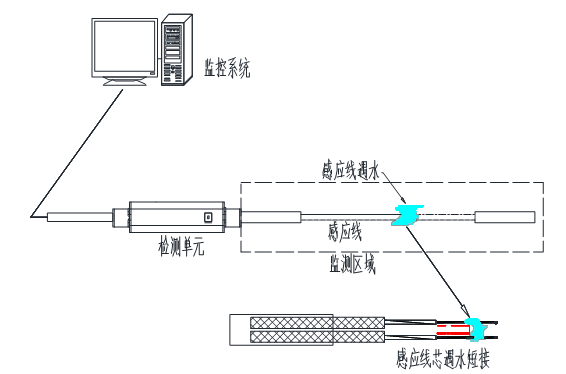

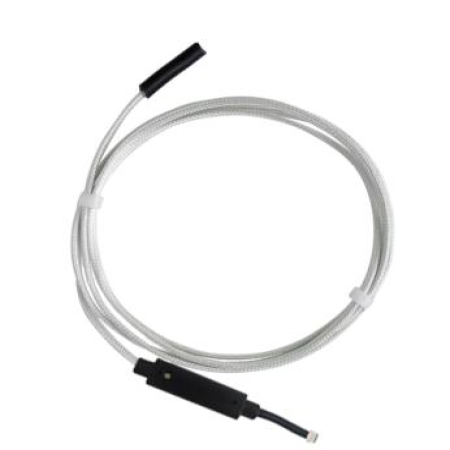

YEC-SMTA(M) 一體式液冷感應線是一款集成檢測模塊與感應線的產品，通過連接器與監控系統連接，實現供電及通信功能。感應線采用編織護套設計，具有防塵、防誤報、可靠性高、感應靈敏等特點，并具有自動恢復功能，可重復使用。本產品適用于液冷服務器、高精端設備與動力電池包內部等對尺寸與靈敏度有高要求的場所。 二．適用范圍YEC-SMTA(M) 適應于IDC機房、數據中心、液冷服務器、新能源汽車、蓄電池等等。 三．功能特點 本產品采用感應線與檢測模塊一體化設計，方便安裝和維護，現場接線通過接線端子輕松完成。當泄漏產生時，檢測模塊輸出泄漏報警信號，泄漏指示燈變紅，排險后感應線各部位自動復位，回歸正常狀態，無需人工現場操作。 具有斷線檢測功能，當感應線斷裂時，可通過開關量信號輸出至監控系統。 本產品已獲得國家專利局頒發的專利證書，線纜的帶護套設計不僅可以減少環境電磁干擾降低誤報率，還大大提高了線纜的強度及使用壽命；護套采用環保尼龍纖維材料設計，具有高絕緣度特性，可直接敷設在金屬表面。 本產品由先進工藝加工而成，采用工廠注塑壓制標準接頭連接引出線，美觀大方，大大增加了線纜的可靠性。四．技術規格項目規格供電電源電壓DC 3~12V，電流<10mA重量傳感器：4.7 g/m±0.5g/m工作環境溫度：-40~70℃濕度：0 ~95%RH（無凝露）電極間電阻大于100MΩ/10m傳感特性傳感能力：0.1mL：375KΩ；0.2mL：302KΩ； 0.3mL：246KΩ；0.4mL：207KΩ；0.5mL：162KΩ；0.6mL：141KΩ； 0.7mL：126KΩ；0.8mL：103KΩ；0.9mL：82KΩ；1.0mL：81KΩ測量環境：溫度25℃，濕度65%RH測量載體：自來水（電導率：147μS/cm）復位特性漏水檢測后，可通過自然干燥或人工清除水分來復位，并可重復使用，但如果漏水中存在其他導電性污染物，則不可再使用耐拉特性最大拉力：10kgf折彎半徑最小折彎半徑≥4mm，小于該折彎半徑可能會導致感應線性能降級甚至損壞折彎次數最大折彎次數：1000次，大于該值可能會導致感應線性能降級甚至損壞 五．引腳定義 序號顏色定義說明PIN.1紅VCC電源供電PIN.2綠DO1漏液指示，OC門輸出，正常開路、報警導通PIN.3黃DO2斷線指示，OC門輸出，正常開路、報警導通PIN.4黑GND電源地線、信號地線 六．產品結構 連接器：用戶指定品牌型號引出線：用戶指定長度液冷感應線：用戶指定長度圖1 線束結構示意圖 七．工作原理 當有液體與液冷感應線接觸時，液體浸入感應線編織層，使兩根感應線芯導通，形成回路，檢測模塊檢測到漏液情況，發出報警信號。圖2 工作原理示意圖八．工作狀態說明YEC-SMTA(M) 一體式液冷感應線正常狀態下，檢測模塊指示燈呈綠色常亮；當發生漏水情況時，檢測模塊指示燈呈紅色常亮。如下圖：圖3 正常狀態圖4 泄漏狀態九．調試說明OC門需外界上拉電阻和負載。YEC-SMTA(M) 調試如下圖： 圖5 電平信號轉換示意圖圖6 繼電器控制模式示意圖十．安裝說明 十一．注意事項 感應線在敷設過程中保持干燥和潔凈。感應線應避免敷設在易發生結露的地方。感應線應避免敷設在高溫高濕、振動、腐蝕性氣體環境及其他電子雜訊干擾源等環境。感應線安裝時應避免折彎半徑小于4mm，否則可能導致感應線損壞。感應線安裝時或使用過程中，禁止人為用力擠壓與物體重壓，否則可能導致感應線損壞。感應線安裝時應避免拉力過大，否則可能出現感應線連接端線頭連接松動、連接不良、斷裂以及端子脫落等情況。感應線纏繞式敷設時應避免纏繞半徑小于24mm，否則可能導致感應線損壞。感應線禁止重疊纏繞，否則可能導致感應線產生誤報警。當漏液中溶解有導電性物質，或者溶解有防水性污染物（蠟，油分等）時，可能發生無法復位現象，此時，則需要更換感應線。安裝液冷感應線時，可以沿著或者纏繞服務器冷管敷設，或者根據需要敷設于機柜、機器內部與設備內部易積液和液體滲漏的區域。固定感應線時，可用合適的熱縮套管把液冷管與感應線套在一起，熱縮管兩頭使用醋酸膠布纏繞固定，或全部使用醋酸膠布纏繞固定。建議熱縮管不做熱縮處理，使感應線減小受力。本產品采用感應線與檢測模塊一體化設計，方便安裝和維護，現場接線通過接線端子輕松完成。當泄漏產生時，檢測模塊輸出泄漏報警信號，泄漏指示燈變紅，排險后感應線各部位自動復位，回歸正常狀態，無需人工現場操作。具有斷線檢測功能，當感應線斷裂時，可通過開關量信號輸出至監控系統。本產品已獲得國家專利局頒發的專利證書，線纜的帶護套設計不僅可以減少環境電磁干擾降低誤報率，還大大提高了線纜的強度及使用壽命；護套采用環保尼龍纖維材料設計，具有高絕緣度特性，可直接敷設在金屬表面。本產品由先進工藝加工而成，采用工廠注塑壓制標準接頭連接引出線，美觀大方，大大增加了線纜的可靠性。
