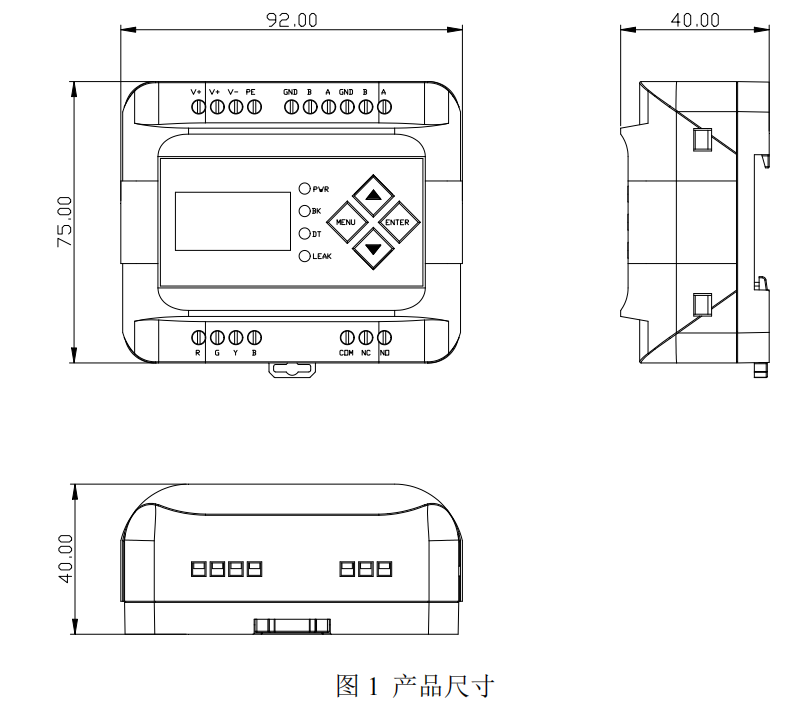

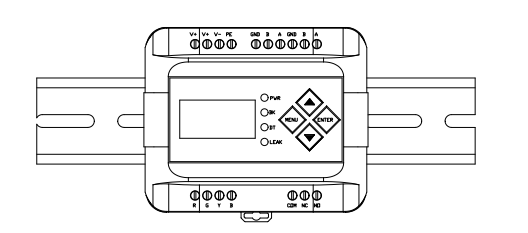

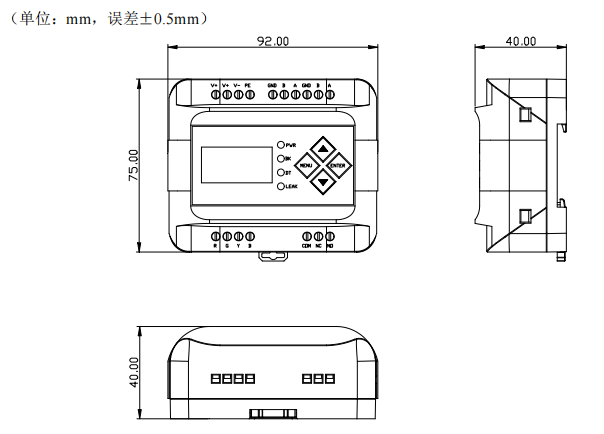

一．產品簡介YEC-MM-A 定位測漏控制器用于實時監測環境的泄漏情況，可監控區域長達 150 米，一旦檢測到液體泄漏，控制器即刻報警，精準定位并通過顯示屏顯示泄漏位置，觸發繼電器動作?？刂破鬏敵隼^電器觸點信號以及 RS485 接口，可與各種監控系統對接，實現遠程報警及遠程設備的控制。 二．適用范圍YEC-MM-A 適用于 IDC 機房、數據中心、智能樓宇、圖書館、博物館、倉庫等等。 三．功能特點 定位精準YEC-MM-A控制器可以精準定位液體泄漏的具體位置，高精度、低誤差，檢測距離長達150m。功能齊全YEC-MM-A控制器具有泄漏報警、斷線報警、干擾報警等功能，可通過界面指示燈顯示控制器的狀態。高數顯示YEC-MM-A控制器LCD高清屏顯示泄漏位置、設備地址及波特率等參數，并可通過面板按鈕進行調節。485通訊YEC-MM-A控制器輸出RS485信號上傳泄漏數據至監控平臺，實現實時集中監控，通訊距離達1200米。聯動控制YEC-MM-A控制器輸出繼電器觸點信號，可聯動電磁閥、聲光報警器等設備工作，當泄漏發生時，繼電器動作，泄漏指示燈亮，排險后控制器自動恢復到正常狀態，無需人工現場操作。性能穩定YEC-MM-A控制器全部采用工業級電子元器件，既能保證檢測時的高靈敏性，還能減少各種外界因素所造成的誤報警。設備采用電磁兼容設計，具有防浪涌、防靜電、防EFT等保護功能。簡潔易用YEC-MM-A控制器適用于標準DIN35mm工業導軌安裝，所有的現場接線均可通過接線端子輕松完成。 四 .產品尺寸（單位：mm，誤差±0.5mm） 五. 按鍵、指示燈與端口說明控制器可通過面板按鈕直接設置通訊地址、波特率等。電源、通訊、感應線與繼電器輸出接口如圖所示： MENU：長按進入設定界面和選擇設定內容。▲：增加設定值。▼：減小設定值。ENTER：長按對設定值進行確認。指示燈狀態：1. 電源指示燈（PWR），通電常亮；2. 斷線指示燈（BRK），正常熄滅，線纜斷裂呈閃爍狀態；3. 干擾指示燈（DIST），正常熄滅，受到干擾呈閃爍狀態；4. 泄漏指示燈（LEAK），正常熄滅，泄漏報警時常亮 六. 系統拓?fù)鋱D控制器與感應線連接，感應線安裝于漏液檢測區域，當發生液體泄漏時，觸發控制器報警及繼電器動作，通過 RS485 信號上傳泄漏數據至監控平臺，精準定位，實現實時集中監控?？刂破骼^電器輸出信號可聯動控制外圍設備如聲光報警器、自動閥門與智能報警等設備。 七. 安裝說明請將控制器安裝于牢固的室內采集箱或機柜等易于維護檢查的場所，控制器扣裝于標準的 DIN35mm導軌上。設備安裝時應注意以下事項： 八. 接線說明引出線將引出線紅、綠、黃、黑芯線分別接入控制器面板R、G、Y、B處，再接入四芯正螺紋結構的檢測線纜YEC-SLFB。繼電器輸出輸出常開/常閉觸點信號即可接入監控系統，也可聯動控制報警設備輸出報警信號，當需要控制大電流設備時，務必增加二次繼電器以拓展觸點負載能力，以免燒壞控制器。電源按端子標識接入DC9~30V電源（建議使用DC12V電源），電壓過低會導致控制器無法正常工作，過高會燒壞控制器。 電源線和通信線的連接YEC-MM-A 控制器采用額定電源。RS-485 通訊線纜傳輸報警與狀態信息，注意接口的正負方向。所有 YEC-MM-A 都具備 2 組 RS485 通訊端子，一組（源自監控主機系統）入站，一組（至下一個控制 器）出站。具體接法如下圖所示 九 . 繼電器輸出和感應線連接YEC-MM-A 控制器的繼電器觸點可用于本地或遠程報警，或聯動控制閥門等其它裝置，也可與控制自動化系統觸點輸入連接。繼電器僅針對泄漏報警工作，具有常開、常閉兩種狀態，用戶可自由選擇接出方式。在整個泄漏檢測系統中，引出線用于連接控制器和泄漏感應線。連接如下圖所示： 繼電器輸出信號見下表：接線組合報警情況輸出狀態N.O.—COM無報警斷開報警閉合斷電斷開 十.調試說明控制器所有接線步驟完成后，即可按如下指導進行調試工作：當接通控制器電源時，電源指示燈 PWR 綠色常亮，正常工作狀態下（無泄漏），LCD 屏內呈“四條橫線閃爍”狀態 若 BRK 指示燈藍色閃爍，則為線纜故障報警。若 DIST 指示燈黃色閃爍，則為干擾報警，常見因素為感應線浸水量過少、水的導電性不足或其他干擾導致。 取少量的自來水（非凈化處理水），將感應線浸沒于水中 5~8s 后，繼電器動作，泄漏指示燈紅色常亮，LCD 屏顯示泄漏位置。 擦干線纜上的水后，繼電器復位，泄漏指示燈滅，LCD 屏顯示閃爍，長按 ENTER 鍵八秒，系統復位。 參數設置：長按 MENU 鍵參數設置界面，按一次 MENU 鍵切換參數（通訊地址、波特率），輕觸“▲”或“▼”鍵進行參數數值選擇，選擇完成后，長按 ENTER 鍵設置完成。 十一 .維修與故障排除控制器上有 4 個 LED，分別代表：運行、線纜故障、干擾報警、泄漏。控制器通電并正常運行時，綠色的電源 LED 燈亮，下表列舉了各種不同的指示燈狀態及常見因素或糾正措施。 PWR指示燈常亮通電正常常滅通電不正常或控制器故障BRK指示燈閃爍感應線沒有正確接入或線纜故障常滅測漏感應線正確接入DIST指示燈閃爍干擾報警常滅正常LEAK指示燈常亮有泄漏產生常滅無泄漏產生
傳感性能檢測距離150m響應時間8~15s檢測精度±0.5m+1%讀數精度0.1mRS485接口通訊協議MODBUS-RTU總線地址1~255，默認01波特率1200、2400、4800、9600（默認）、19200bps數據格式N,8,1繼電器輸出觸點類型干接點，1組，支持常開（NO）、常閉（NC）額定值250VAC/3A、30VDC/3A環境額定值工作溫度-20℃~70℃工作濕度0~95%RH（無冷凝）電源要求供電電壓DC9~30V寬電壓供電，建議使用DC12V電源功耗<2WEMC防護等級靜電接觸放電±8KV，空氣放電±15KV浪涌±4KVEFT±4KV重量129.86g
